尼龍電纜防水接頭

M型公制電纜防水接頭

Product description:
在線訂購

M型公制電纜防水接頭

M12公制電纜防水接頭,安裝孔徑?12.5 mm(0.49"),適用電線外徑3.0~6.5MM2
M16公制電纜防水接頭,安裝孔徑?16.5 mm(0.65"),適用電線外徑4.0~8.0MM2
M20公制電纜防水接頭,安裝孔徑?20.5 MM(0.81"),適用電線10.0~14.0MM2
M25公制電纜防水接頭,安裝孔徑?25.5 MM(1"),適用電線13.0~18.0MM2
M32公制電纜防水接頭,安裝孔徑?32.5 MM(1.28"),適用電線18.0~25.0MM2
M40公制電纜防水接頭,安裝孔徑?40.5 MM(1.59"),適用電線23.8~31.4MM2
M50公制電纜防水接頭,安裝孔徑?50.5 MM(1.99"),適用電線27.3~38.4MM2
M63公制電纜防水接頭,安裝孔徑?63.5 MM(2.5"),適用電線35.0~45.0MM2

產品名稱

電纜防水接頭

產品說明

?主體件和密封件完美的設計可以緊實的抓住電纜
?電纜可直接穿過固定頭，輕松鎖緊

產品特性

?瞬間溫度至140oC (284°F)
?材質:PA66，耐燃等級UL94-V2 夾緊圈為耐油橡膠材質
?顏色:黑色、灰色、淺灰色
?公制螺牙

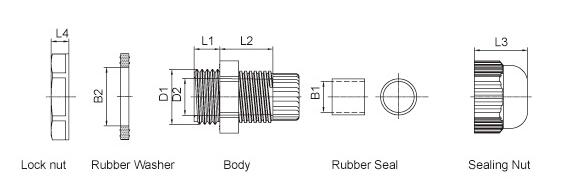

產品工程圖

M12公制電纜防水接頭,安裝孔徑?12.5 mm(0.49"),適用電線外徑3.0~6.5MM2規格表

品名		電纜防水接頭
材質		PA6,6
耐燃等級		UL94V-2
顏色		黑色、灰色、淺灰色
認證		RU,CE,RoHs,HF
作業溫度	°C	-40 ~ 85
作業溫度	°F	-40 ~ 185
L1	mm	8.2
L1	inch	0.32
L2	mm	14.5
L2	inch	0.57
類別		Metric
安裝孔徑	mm	?12.5
安裝孔徑	inch	0.49
D1	mm	?11.6
D1	inch	0.46
D2	mm	?7.5
D2	inch	0.3
B1	mm	?7.0
B1	inch	0.28
B2	mm	?11.5
B2	inch	0.45
L3	mm	12.9
L3	inch	0.51
L4	mm	5
L4	inch	0.2
適用電線-mm2		3.0~6.5

M16公制電纜防水接頭,安裝孔徑?16.5 mm(0.65"),適用電線外徑4.0~8.0MM2規格表

品名		電纜防水接頭
材質		PA6,6
耐燃等級		UL94V-2
顏色		黑色、灰色、淺灰色
認證		RU,CE,RoHs,HF
作業溫度	°C	-40 ~ 85
作業溫度	°F	-40 ~ 185
L1	mm	8
L1	inch	0.31
L2	mm	15.9
L2	inch	0.63
類別		Metric
安裝孔徑	mm	?16.5
安裝孔徑	inch	0.65
D1	mm	?15.8
D1	inch	0.62
D2	mm	?10.5
D2	inch	0.41
B1	mm	?9.5
B1	inch	0.37
B2	mm	?15.5
B2	inch	0.61
L3	mm	15.3
L3	inch	0.6
L4	mm	5
L4	inch	0.2
適用電線-mm2		4.0~8.0

M20公制電纜防水接頭,安裝孔徑?20.5 MM(0.81"),適用電線10.0~14.0MM2規格表

品名		電纜防水接頭
材質		PA6,6
耐燃等級		UL94V-2
顏色		黑色、灰色、淺灰色
認證		RU,CE,RoHs,HF
作業溫度	°C	-40 ~ 85
作業溫度	°F	-40 ~ 185
L1	mm	10
L1	inch	0.39
L2	mm	19
L2	inch	0.75
類別		Metric
安裝孔徑	mm	?20.5
安裝孔徑	inch	0.81
D1	mm	?19.8
D1	inch	0.78
D2	mm	?15.0
D2	inch	0.59
B1	mm	?16.5
B1	inch	0.65
B2	mm	?19.5
B2	inch	0.77
L3	mm	19.6
L3	inch	0.77
L4	mm	6
L4	inch	0.24
適用電線-mm2		10.0~14.0

M25公制電纜防水接頭,安裝孔徑?25.5 MM(1"),適用電線13.0~18.0MM2規格表

品名		電纜防水接頭
材質		PA6,6
耐燃等級		UL94V-2
顏色		黑色、灰色、淺灰色
認證		RU,CE,RoHs,HF
作業溫度	°C	-40 ~ 85
作業溫度	°F	-40 ~ 185
L1	mm	10
L1	inch	0.39
L2	mm	21.5
L2	inch	0.85
類別		Metric
安裝孔徑	mm	?25.5
安裝孔徑	inch	1
D1	mm	?24.8
D1	inch	0.98
D2	mm	?19.0
D2	inch	0.75
B1	mm	?21.0
B1	inch	0.83
B2	mm	?24.5
B2	inch	0.96
L3	mm	24.8
L3	inch	0.98
L4	mm	6
L4	inch	0.24
適用電線-mm2		13.0~18.0

M32公制電纜防水接頭,安裝孔徑?32.5 MM(1.28"),適用電線18.0~25.0MM2規格表

品名		電纜防水接頭
材質		PA6,6
耐燃等級		UL94V-2
顏色		黑色、灰色、淺灰色
認證		RU,CE,RoHs,HF
作業溫度	°C	-40 ~ 85
作業溫度	°F	-40 ~ 185
L1	mm	10.3
L1	inch	0.41
L2	mm	23.4
L2	inch	0.92
類別		Metric
安裝孔徑	mm	?32.5
安裝孔徑	inch	1.28
D1	mm	?31.8
D1	inch	1.25
D2	mm	?26.4
D2	inch	1.04
B1	mm	?28.0
B1	inch	1.1
B2	mm	?31.5
B2	inch	1.24
L3	mm	27.2
L3	inch	1.07
L4	mm	7
L4	inch	0.28
適用電線-mm2		18.0~25.0

M40公制電纜防水接頭,安裝孔徑?40.5 MM(1.59"),適用電線23.8~31.4MM2規格表

品名		電纜防水接頭
材質		PA6,6
耐燃等級		UL94V-2
顏色		黑色、灰色、淺灰色
認證		RU,CE,RoHs,HF
作業溫度	°C	-40 ~ 85
作業溫度	°F	-40 ~ 185
L1	mm	10.3
L1	inch	0.41
L2	mm	27.4
L2	inch	1.08
類別		Metric
安裝孔徑	mm	?40.5
安裝孔徑	inch	1.59
D1	mm	?39.8
D1	inch	1.57
D2	mm	?32.8
D2	inch	1.29
B1	mm	?35.3
B1	inch	1.39
B2	mm	?39.5
B2	inch	1.56
L3	mm	32.6
L3	inch	1.28
L4	mm	7
L4	inch	0.28
適用電線-mm2		23.8~31.4

M50公制電纜防水接頭,安裝孔徑?50.5 MM(1.99"),適用電線27.3~38.4MM2規格表

品名		電纜防水接頭
材質		PA6,6
耐燃等級		UL94V-2
顏色		黑色、灰色、淺灰色
認證		RU,CE,RoHs,HF
作業溫度	°C	-40 ~ 85
作業溫度	°F	-40 ~ 185
L1	mm	12.4
L1	inch	0.49
L2	mm	28
L2	inch	1.1
類別		Metric
安裝孔徑	mm	?50.5
安裝孔徑	inch	1.99
D1	mm	?49.5
D1	inch	1.95
D2	mm	?43.2
D2	inch	1.7
B1	mm	?35.3
B1	inch	1.39
B2	mm	?49.0
B2	inch	1.93
L3	mm	30.3
L3	inch	1.19
L4	mm	8
L4	inch	0.31
適用電線-mm2		27.3~38.4

M63公制電纜防水接頭,安裝孔徑?63.5 MM(2.5"),適用電線35.0~45.0MM2規格表

品名		電纜防水接頭
材質		PA6,6
耐燃等級		UL94V-2
顏色		黑色、灰色、淺灰色
認證		RU,CE,RoHs,HF
作業溫度	°C	-40 ~ 85
作業溫度	°F	-40 ~ 185
L1	mm	20
L1	inch	0.79
L2	mm	27
L2	inch	1.06
類別		Metric
安裝孔徑	mm	?63.5
安裝孔徑	inch	2.5
D1	mm	?62.8
D1	inch	2.47
D2	mm	?55.2
D2	inch	2.17
B1	mm	?45.8
B1	inch	1.8
B2	mm	?61.0
B2	inch	2.4
L3	mm	34
L3	inch	1.34
L4	mm	10
L4	inch	0.39
適用電線-mm2		35.0~45.0
