金屬接頭

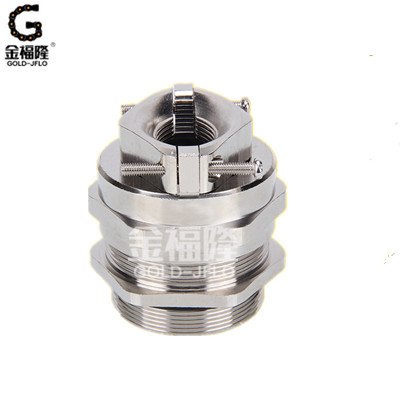

雙鎖緊式電纜防水接頭 M型PG型G型NPT型

Product description: 無錫金福隆機床附件有限公司是一家生產各種規格的電線電纜連接器(電纜接頭線配器材)的專業防水接頭制造公司,公司集科研,生產和銷售金屬電纜防水接頭為一體的綜合性的現代化企業,公司堅信市場是企業發展的關鍵,一直貫徹質量為中心的原則,并且嚴格按照ISO9000國際質量管理體系的標準和管理模式進行管理和生產,本公司產品廣泛應用于電子,機械,儀表,電器成套等工業領域,電纜防水接頭產品遠銷東南亞等發達國家與地區
在線訂購

產品特性

特殊夾緊爪與密封件相扣之設計，配合迫緊頭裝配省時便利，

夾緊電纜范圍大，抗拉力特強，

可防水、防塵、防鹽、耐酸堿、酒精、油、脂及一般溶劑。

產品描述

螺紋規格：公制（Mefric）德制（PG）、美制（NPT）

工作溫度：靜態：-40℃~＋110℃，短時可達＋120℃; 動態：-20℃~＋80℃，短時可達＋100℃。

產品材質：接頭主體部位采用黃銅鍍鎳制成，夾緊件采用尼龍塑料（PA）制成，密封件和O型密封圈均采用丁腈橡膠（NBR）制成。

產品認證：歐洲CE認證、歐洲ROHS認證、歐洲REACH認證

所獲專利：實用新型專利，專利編號為ZL 2010 2 0530888.7

防護等級：在規定的卡口范圍內，并使用O型密封圈旋緊迫緊頭，達到IP68-10巴壓力。

螺紋長度：短螺紋適合用于薄型機板的開孔或附有內螺紋的設備上，長螺紋適合接合厚型機板。螺紋加長型可定制。

使用方法: 金屬電纜防水接頭是電纜的配套產品，接頭可將電纜鎖緊，另一端可接入設備箱體上，也可以根據選用螺紋接入進出口為內螺紋的電動設備上。

更多選擇：可根據客戶實際需要，特別定制。需要訂購時歡迎來電咨詢。

公制螺紋M型系列
產品編號	螺紋規格AG	適用電纜	螺紋外徑	機板口徑	螺紋長度GL(mm)	接合長度H(mm)	扳手徑 (mm)
NPM8	M8*1	5.5-2	8	8-8.2	5	16	12
NPM10	M10*1	6.5-3	10	10-10.2	7	19	14
NPM12	M12*1.5	6.5-3	12	12-12.2	7	19	14
NPM14	M14*1.5	8-4	14	14-14.2	7	19	17
NPM16	M16*1.5	8-4	16	16-16.2	8	20	18
NPM18	M18*1.5	10-5	18	18-18.2	8	21	20
NPM20	M20*1.5	12-6	20	20-20.2	8	22	22
NPM22	M22*1.5	14-10	22	22-22.2	8	23	24
NPM24	M24*1.5	14-10	24	24-24.2	9	25	24/27
NPM25A	M25*1.5	14-10	25	25-25.2	9	25	24/27
NPM25B	M25*1.5	16-8	25	25-25.2	9	27	27
NPM25C	M25*1.5	18-13	25	25-25.2	9	27	30/27
NPM27A	M27*1.5	18-13	27	27-27.2	9	27	30
NPM27B	M27*2	18-13	27	27-27.2	9	27	30
NPM28A	M28*1.5	18-13	28	28-28.2	9	27	30
NPM28B	M28*2	18-13	28	28-28.2	9	27	30
NPM30A	M30*1.5	18-13	30	30-30.2	9	29	30/32
NPM30B	M30*2	18-13	30	30-30.2	9	29	30/32
NPM32A	M32*1.5	22-15	32	32-32.2	10	29	35
NPM32B	M32*1.5	20-16	32	32-32.2	10	29	35
NPM32C	M32*2	22-15	32	32-32.2	10	29	35
NPM33A	M33*1.5	22-15	33	33-33.2	10	29	35
NPM33B	M33*2	22-15	33	33-33.2	10	29	35
NPM36A	M36*1.5	25-18	36	36-36.2	10	31	40
NPM36B	M36*2	25-18	36	36-36.2	10	31	40
NPM37A	M37*1.5	25-18	37	37-37.2	10	31	40
NPM37B	M37*2	25-18	37	37-37.2	10	31	40
NPM40A	M40*1.5	25-18	40	40-40.2	11	31	40/45
NPM40B	M40*2	25-18	40	40-40.2	11	31	40/45
NPM40C	M40*1.5	30-22	40	40-40.2	11	35	45
NPM40D	M40*2	30-22	40	40-40.2	11	35	45
NPM42A	M42*1.5	30-22	42	42-42.2	11	35	45
NPM42B	M42*2	30-22	42	42-42.2	11	35	45
NPM47A	M47*1.5	33-25	47	47-47.2	11	37	50
NPM47B	M47*2	33-25	47	47-47.2	11	37	50
NPM48A	M48*1.5	33-25	48	48-48.2	11	37	50/52
NPM48B	M48*2	33-25	48	48-48.2	11	37	50/52
NPM50A	M50*1.5	38-32	50	50-50.2	12	37	50/55
NPM50B	M50*2	38-32	50	50-50.2	12	37	50/55
NPM54A	M54*1.5	38-32	54	54-54.2	12	38	57
NPM54B	M54*2	38-32	54	54-54.2	12	38	57
NPM56A	M56*1.5	38-32	56	56-56.2	12	38	57/59
NPM56B	M56*2	38-32	56	56-56.2	12	38	57/59
NPM60A	M60*1.5	44-37	60	60-60.2	13	38	64
NPM60B	M60*2	44-37	60	60-60.2	13	38	64
NPM63A	M63*1.5	44-37	63	63-63.2	13	38	64/68
NPM63B	M63*2	44-37	63	63-63.2	13	38	64/68
NPM64A	M64*1.5	44-37	64	64-64.2	13	38	64/68
NPM64B	M64*2	44-37	64	64-64.2	13	38	64/68
NPM72	M72*2	52-42	72	72-72.2	15	42	77
NPM75	M75*2	52-42	75	75-75.2	15	42	77
NPM80	M80*2	62-55	80	80-80.2	15	45	88
NPM88	M88*2	70-65	88	88-88.2	15	45	94
NPM100	M100*2	84-78	100	100-100.2	15	45	110
